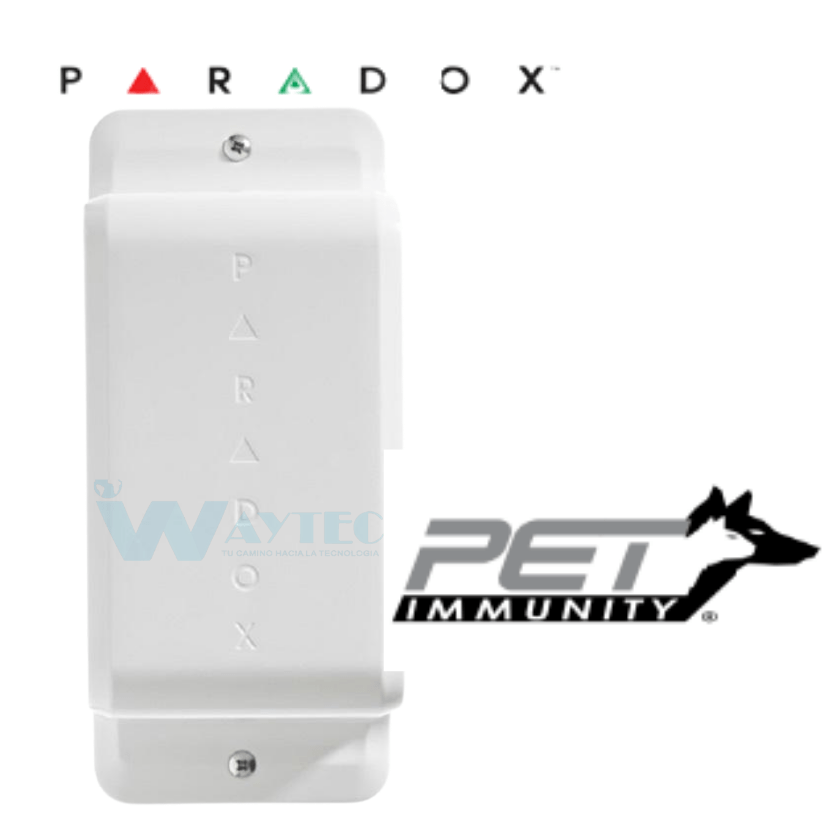

NV780 | Detector de Movimiento de Pared de Doble Vista Lateral

Introducción
El NV780 es un detector de movimiento infrarrojo pasivo (PIR) que incorpora dos detectores infrarrojos pasivos independientes, uno al lado del otro, en una sola carcasa. Cubierta
aproximadamente 24 metros (12 m para cada lado) y configurable para informar como una sola unidad (2 lados de la unidad informan a una sola salida de zona) o unidades duales (cada lado
informa a una salida de zona separada), el NV780 proporciona una protección de límites flexible y precisa.
Instalación
Para instalar el NV780:
1) Seleccione la ubicación del detector.
2) Retire los tornillos de la cubierta frontal que sujetan la cubierta en su lugar; abre la tapa.
3) Taladre o perfore el orificio ciego de entrada del cable. Pase los cables a través de la entrada de cables.
4) Monte la placa posterior en la pared fijando los tornillos de 1,5” incluidos (4x) en cada uno de los orificios de montaje dedicados. Asegure el tornillo de 2” en la pared dedicada
agujero de manipulación. No apriete demasiado el tornillo de seguridad, ya que podría provocar una infiltración de agua en la unidad.
IMPORTANTE: El NV780 debe instalarse al menos a 40 cm (15,7 pulgadas) de distancia del área protegida deseada (puerta, ventana, etc.) cuando su sensibilidad está configurada en 75%.
y 10 cm (3,9 pulgadas) cuando se establece al 100%. Consulte Configuración del detector a continuación para configurar la sensibilidad.
5) Conecte los cables según la configuración deseada (consulte Cableado a continuación). IMPORTANTE Insertar la pieza de espuma protectora en la entrada de cables. :
6) No oscurezca total o parcialmente el campo de visión del detector.
